Planos de casas pequeñas bien distribuidas: cinco ideas con medidas
Revisión editorial: 8 de octubre de 2026 · Por DP Renders · Incluye una guía de referencia en PDF
Ilustración conceptual de distintas distribuciones para casas pequeñas, sin cotas. Las superficies impresas en esta imagen no están verificadas. Compará medidas con los ejemplos y la calculadora de superficies de esta guía.
Cómo usar estos modelos para estudiar tu casa
Estos esquemas y renders son referencias visuales para comparar distribuciones. Sus cotas y superficies deben verificarse en un plano a escala: los cuadros de ambientes no equivalen automáticamente a la superficie construida y una envolvente rectangular puede incluir patios o áreas sin cubrir.
Lote: anotá frente y fondo reales. Descontá los retiros que correspondan antes de elegir el ancho de la vivienda.
Orientación: ubicá norte, accesos y construcciones vecinas; comprobá dónde reciben luz los ambientes.
Mobiliario: dibujá camas, placares, mesa y circulaciones a la misma escala.
Superficie: distinguí superficie útil, cubierta y semicubierta. Pedí un cuadro verificado antes de presupuestar.
Crecimiento: pensá qué dormitorio o espacio podría agregarse sin bloquear ventilación ni acceso.
Ejemplo: un lote de 8 m de frente no admite automáticamente una casa de 8 m de ancho; los retiros pueden reducir el espacio disponible. Las dimensiones de lote de la tabla son referencias para estudiar, no mínimos normativos.
Antes de usar estas medidas: qué cierra y qué falta
Estas imágenes son ideas de distribución, con cotas y mobiliario sin verificar. Revisamos sus cuadros: el modelo de referencia de 40 m² suma 40,477 m² de ambientes, antes de contar muros. Esa combinación no cabe dentro de 40 m² y debe replantearse.
En los demás casos, el sobrante numérico tampoco prueba que los ambientes encajen. Se necesitan un plano a escala, cotas coherentes y áreas sin superposición. La galería de 14 m² del modelo en L se calcula aparte.
Comprobá una envolvente rectangular con tus medidas
Ejercicio geométrico para rectángulos con muros exteriores de espesor uniforme. No aplica directamente a una planta en L, patios interiores ni paredes de espesores diferentes. No descuenta tabiques.
Si no se activa la calculadora, usá la fórmula y este ejemplo para revisar la cuenta.
Ejemplo: 8 × 5 m = 40 m² exteriores. Con muros hipotéticos de 15 cm: 7,70 × 4,70 m = 36,19 m² interiores antes de tabiques. Los ambientes del modelo 1 suman 40,477 m²: exceden ese interior en 4,287 m².
Sin calculadora: (ancho exterior − 2 × espesor en metros) × (largo exterior − 2 × espesor en metros). Restá la suma de áreas interiores sin duplicarlas. El espesor del ejemplo es una hipótesis para la cuenta, no una indicación constructiva.
Una casa pequeña requiere equilibrar espacios sociales, privacidad, almacenamiento y recorridos. Para comparar opciones, mirá primero las medidas comprobadas y el mobiliario a escala; la imagen por sí sola no muestra si una distribución es viable.
Conservamos cinco ilustraciones para estudiar ideas: un dormitorio, dos dormitorios, tres sectores de descanso, una planta en L y un espacio abierto tipo loft. Sus cifras de superficie son referencias nominales del material anterior y necesitan revisión.

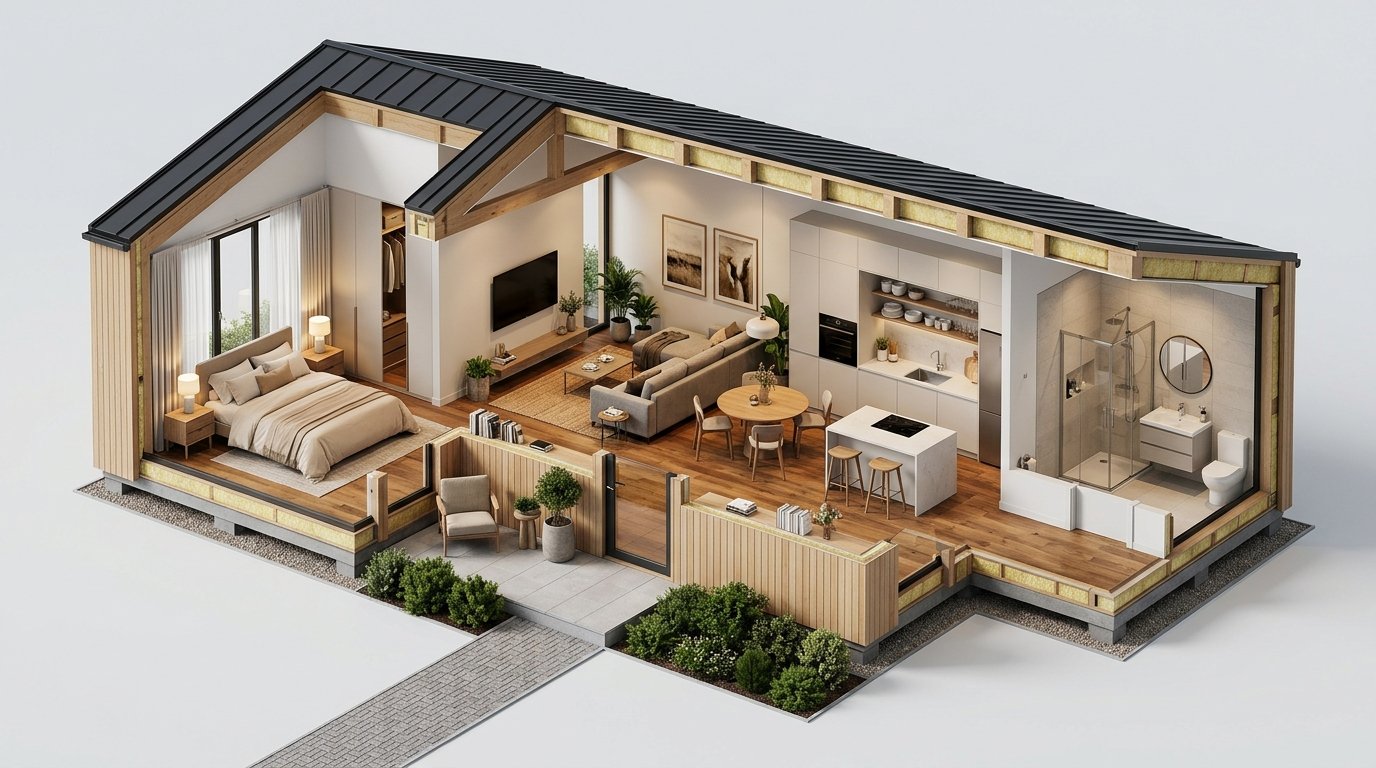

Visualización isométrica 3D: distribución abierta, iluminación natural y dormitorios privados en vivienda compacta.
Descargá la guía de referencias y revisión de superficies
Siete páginas con las ilustraciones, las cuentas corregidas y una ficha para revisar tus propias medidas. Descarga gratuita, sin registro. No contiene planos verificados para obra.
Los 4 principios clave para distribuir una casa pequeña
Estos criterios ayudan a comparar alternativas. Sus efectos dependen de las medidas, orientación y proyecto; ninguno garantiza por sí solo el resultado.
1. Agrupación estricta de áreas húmedas: Colocar el baño, la cocina y el lavadero compartiendo paredes o muros contiguos puede reducir recorridos de instalaciones; el ahorro depende del proyecto y de su presupuesto.
2. Eliminación de pasillos ciegos: En 50 m², un pasillo largo de 1 metro de ancho por 4 metros de largo representa el 8% de toda la casa perdido en tránsito. La distribución en peine o concéntrica aprovecha esa superficie para ampliar el living.
3. Concepto abierto (Open Plan) con conexión exterior: Integrar living, comedor y cocina en un solo ambiente diáfano con ventanales hacia el jardín o patio puede mejorar la continuidad visual y favorece la ventilación cruzada.
4. Almacenamiento vertical y aberturas corredizas: Placares empotrados de piso a techo y puertas corredizas (embutidas o tipo granero) pueden liberar espacio de apertura, según el tipo de puerta y el mobiliario.
Cinco ilustraciones: ideas de distribución y cuadros revisados

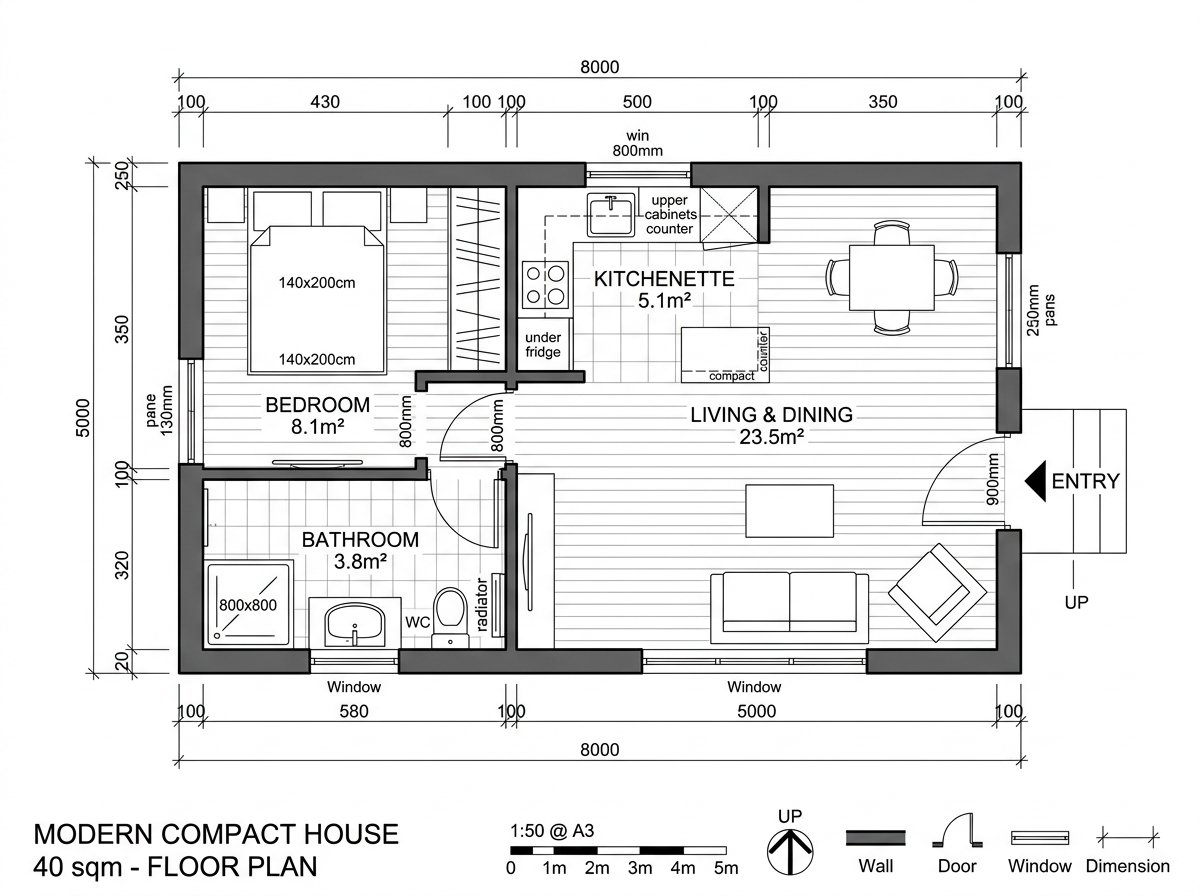

Modelo 1Referencia nominal: 40 m² (sin verificar)Cotas de ilustración: a comprobar1 dormitorio ilustrado
Idea 1: un dormitorio y área social integrada
Las superficies de ambientes suman más que los 40 m² nominales, incluso antes de contar muros. Las medidas deben replantearse; este cuadro no constituye una distribución viable.
Ilustración conservada para comparar ideas. Cotas, superficies, escala y mobiliario sin verificación técnica.
Ambiente
Medidas orientativas (m)
Producto de medidas (m²)
Qué comprobar en el proyecto
Living & Comedor
5.00 x 4.70
23,5 m²
Delimitación y recorrido entre muebles
Kitchenette / Cocina
2.50 x 2.04
5,1 m²
Mesadas, artefactos y circulación
Dormitorio Principal
3.50 x 2.31
8,085 m²
Muebles y apertura de puertas
Baño Completo
2.37 x 1.60
3,792 m²
Acceso y dimensiones libres
Suma de ambientes interiores: 40,477 m². Diferencia con 40 m² nominales: -0,477 m². Esta diferencia no verifica la distribución ni la superficie construida.

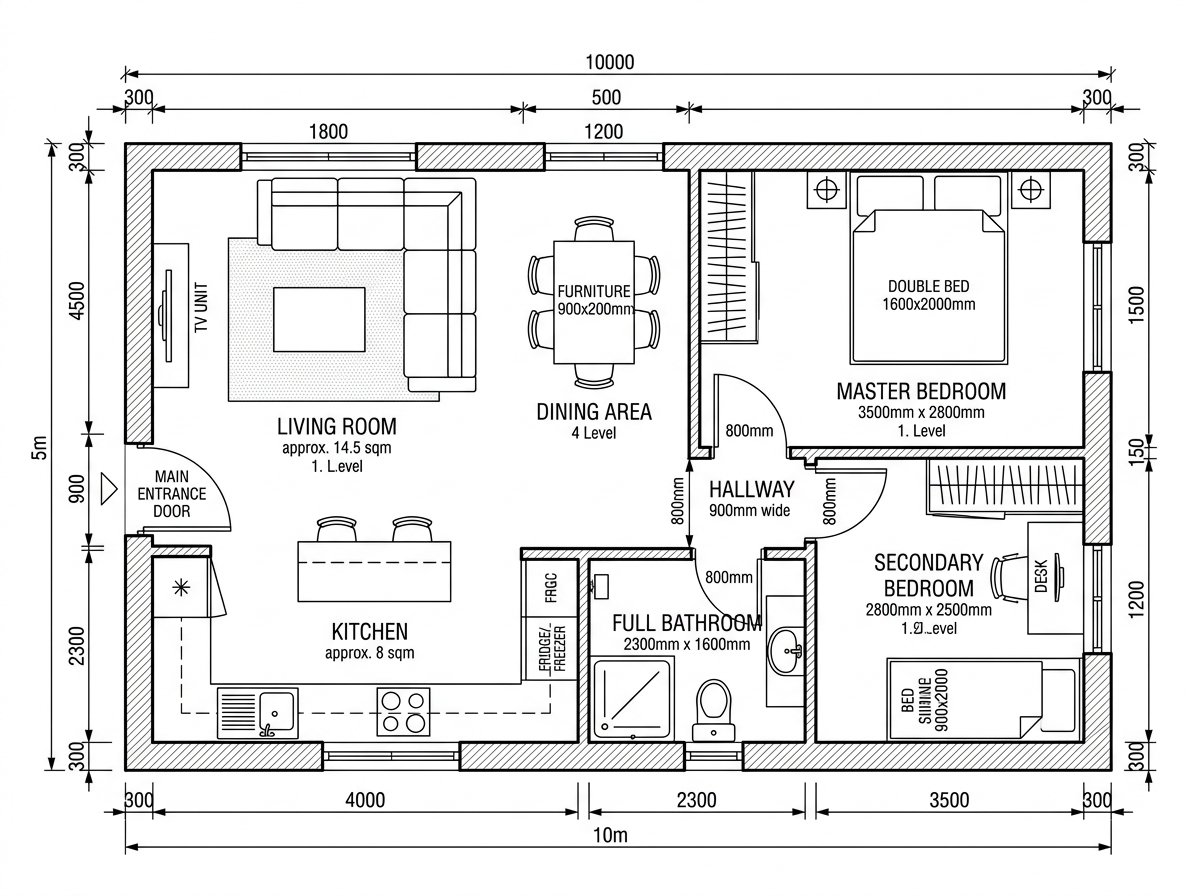

Modelo 2Referencia nominal: 50 m² (sin verificar)Cotas de ilustración: a comprobar2 dormitorios ilustrados
Idea 2: dos dormitorios y área social compartida
La diferencia respecto de los 50 m² nominales no está asignada. Deben verificarse muros, tabiques y circulaciones en un plano a escala.
Ilustración conservada para comparar ideas. Cotas, superficies, escala y mobiliario sin verificación técnica.
Ambiente
Medidas orientativas (m)
Producto de medidas (m²)
Qué comprobar en el proyecto
Living / Estar
3.60 x 4.00
14,4 m²
Delimitación y recorrido entre muebles
Cocina & Comedor
4.00 x 2.00
8 m²
Mesadas, artefactos y circulación
Dormitorio Matrimonial
3.50 x 2.80
9,8 m²
Muebles y apertura de puertas
Dormitorio Secundario
2.80 x 2.50
7 m²
Acceso y dimensiones libres
Baño Completo
2.30 x 1.60
3,68 m²
Medidas y ventilación del ambiente
Suma de ambientes interiores: 42,88 m². Diferencia con 50 m² nominales: 7,12 m². Esta diferencia no verifica la distribución ni la superficie construida.

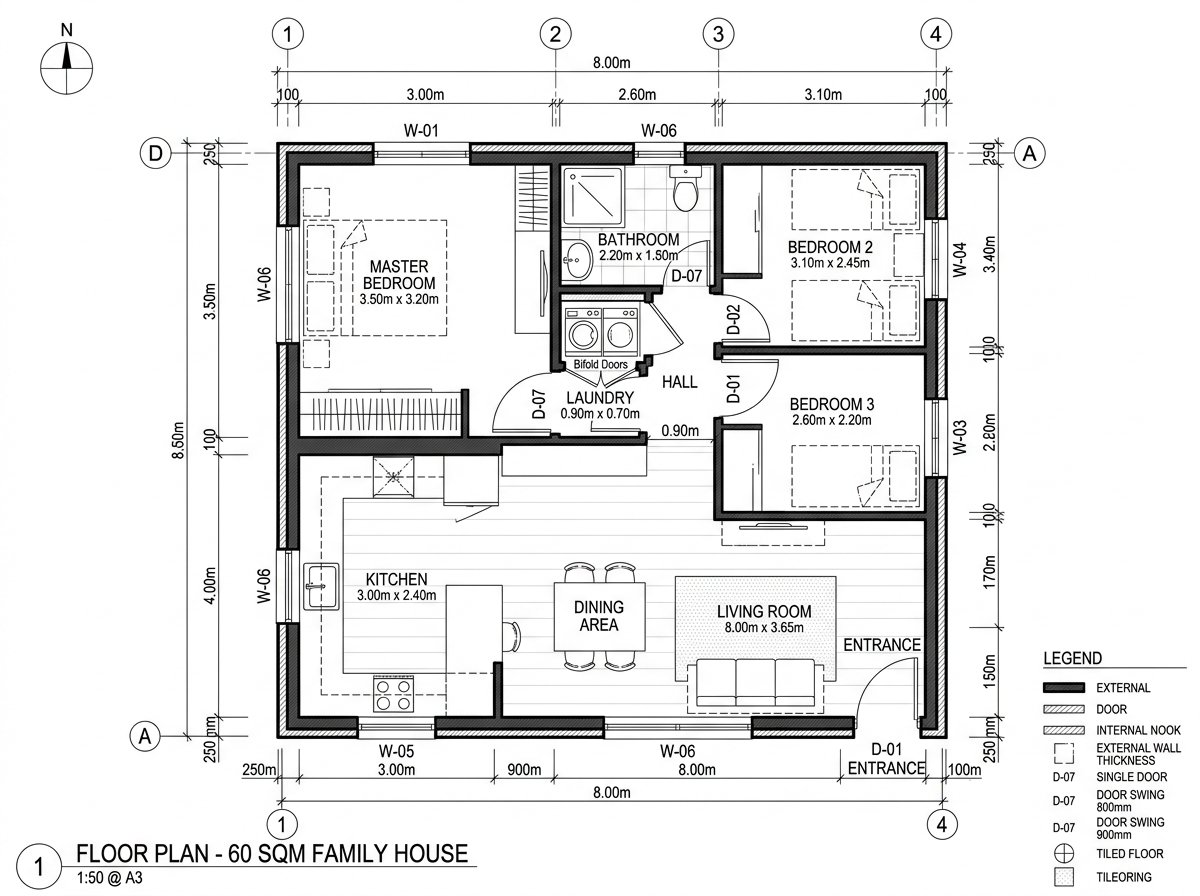

Modelo 3Referencia nominal: 60 m² (sin verificar)Cotas de ilustración: a comprobar3 sectores de descanso ilustrados
Idea 3: tres sectores de descanso en poco espacio
La ilustración contiene cotas exteriores que no permiten confirmar los 60 m² nominales. El baño y lavadero de 2,20 × 1,50 m representan 3,30 m², no 3,90 m².
Ilustración conservada para comparar ideas. Cotas, superficies, escala y mobiliario sin verificación técnica.
Ambiente
Medidas orientativas (m)
Producto de medidas (m²)
Qué comprobar en el proyecto
Living / Estar Comedor
4.90 x 3.65
17,885 m²
Delimitación y recorrido entre muebles
Cocina Lineal
3.00 x 2.40
7,2 m²
Mesadas, artefactos y circulación
Dormitorio Principal
3.50 x 3.20
11,2 m²
Muebles y apertura de puertas
Dormitorio 2
3.10 x 2.45
7,595 m²
Acceso y dimensiones libres
Dormitorio 3
2.60 x 2.20
5,72 m²
Medidas y ventilación del ambiente
Baño & Lavadero
2.20 x 1.50
3,3 m²
Sin duplicar áreas abiertas
Suma de ambientes interiores: 52,9 m². Diferencia con 60 m² nominales: 7,1 m². Esta diferencia no verifica la distribución ni la superficie construida.

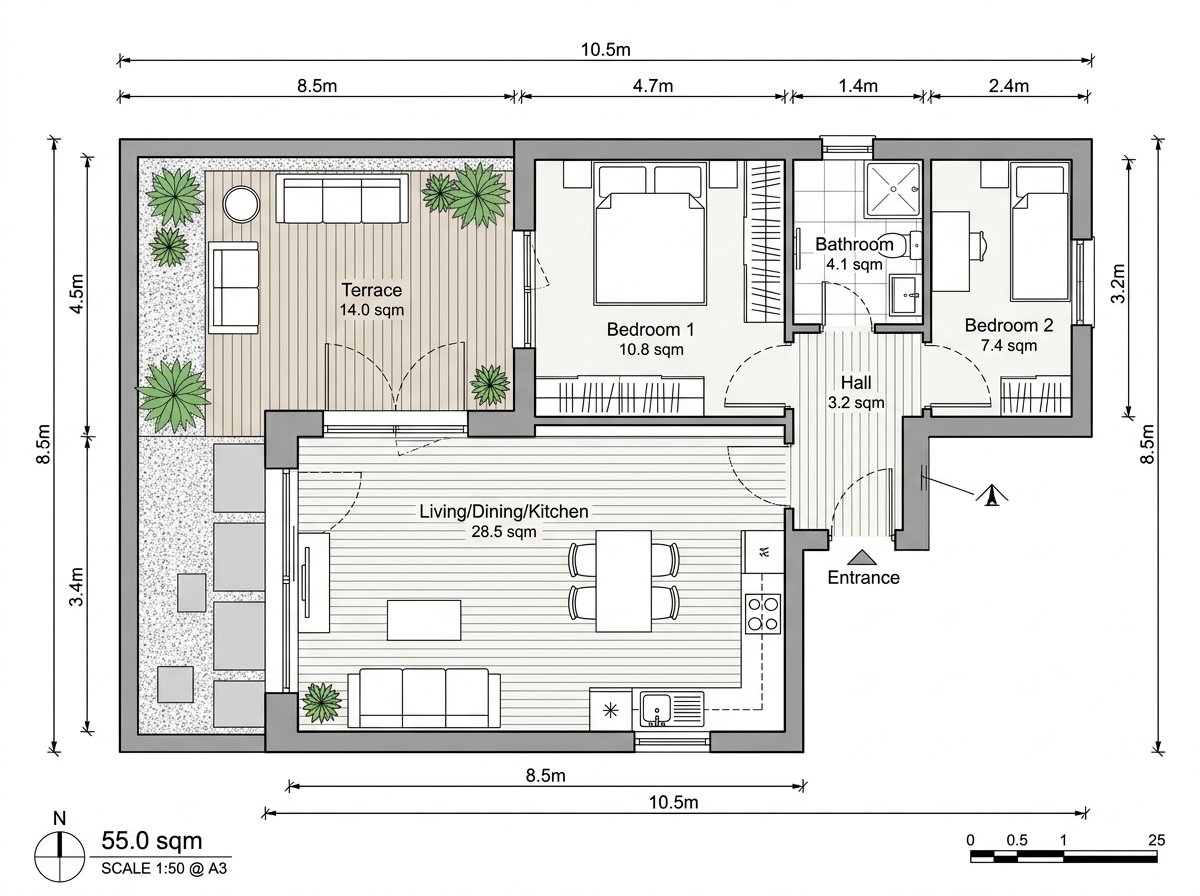

Modelo 4Referencia nominal: 55 m² (sin verificar)Cotas de ilustración: a comprobarPlanta en L ilustrada
Idea 4: una planta en L vinculada con el patio
La galería de 14 m² se cuenta aparte. El rectángulo envolvente de una casa en L puede incluir patio descubierto y no equivale a la superficie cubierta.
Ilustración conservada para comparar ideas. Cotas, superficies, escala y mobiliario sin verificación técnica.
Ambiente
Medidas orientativas (m)
Producto de medidas (m²)
Qué comprobar en el proyecto
Open Concept Living-Cocina
6.00 x 4.75
28,5 m²
Delimitación y recorrido entre muebles
Dormitorio 1 (Principal)
3.60 x 3.00
10,8 m²
Mesadas, artefactos y circulación
Dormitorio 2
3.10 x 2.40
7,44 m²
Muebles y apertura de puertas
Baño Completo
2.25 x 1.80
4,05 m²
Acceso y dimensiones libres
Galería Deck Semicubierta
4.00 x 3.50
14 m²
Se calcula aparte de los ambientes interiores
Suma de ambientes interiores: 50,79 m². Diferencia con 55 m² nominales: 4,21 m². Esta diferencia no verifica la distribución ni la superficie construida.

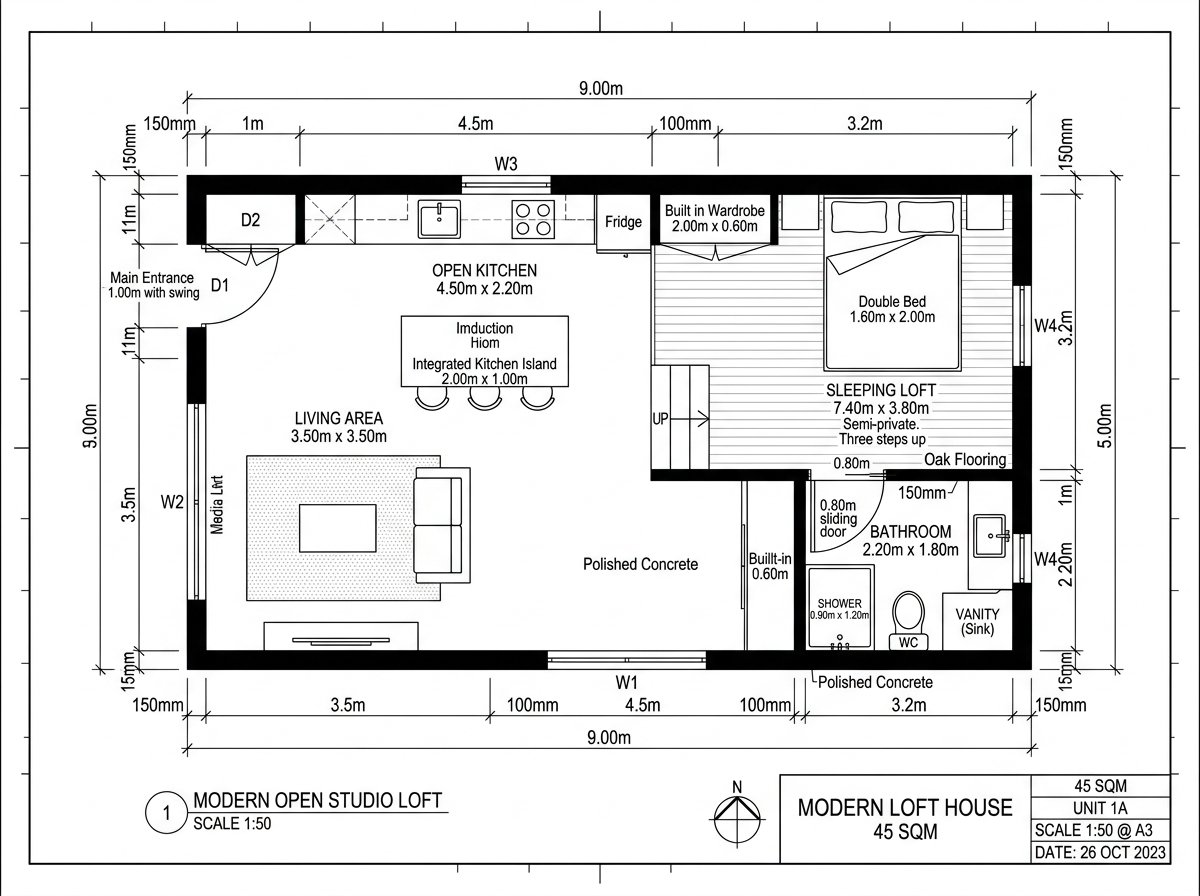

Modelo 5Referencia nominal: 45 m² (sin verificar)Cotas de ilustración: a comprobarEspacio abierto ilustrado
Idea 5: un loft con zonas abiertas
Las zonas abiertas deben delimitarse sin superposición. La diferencia de superficie y el desnivel necesitan verificarse; el mobiliario dibujado no prueba que las circulaciones alcancen.
Ilustración conservada para comparar ideas. Cotas, superficies, escala y mobiliario sin verificación técnica.
Ambiente
Medidas orientativas (m)
Producto de medidas (m²)
Qué comprobar en el proyecto
Living / Estar
3.50 x 3.50
12,25 m²
Delimitación y recorrido entre muebles
Cocina con Isla Central
4.50 x 2.20
9,9 m²
Mesadas, artefactos y circulación
Sector Dormitorio Loft
3.80 x 3.20
12,16 m²
Muebles y apertura de puertas
Baño de Diseño
2.20 x 1.80
3,96 m²
Acceso y dimensiones libres
Suma de ambientes interiores: 38,27 m². Diferencia con 45 m² nominales: 6,73 m². Esta diferencia no verifica la distribución ni la superficie construida.
Comparación de superficies: cifras nominales y áreas calculadas
Referencia
Cifra nominal sin verificar
Suma de áreas interiores
Diferencia por revisar
Modelo 1
40 m²
40,477 m²
-0,477 m²
Modelo 2
50 m²
42,88 m²
7,12 m²
Modelo 3
60 m²
52,9 m²
7,1 m²
Modelo 4
55 m²
50,79 m²
4,21 m²
Modelo 5
45 m²
38,27 m²
6,73 m²
En el modelo 4, la galería de 14 m² se separa. No se proponen medidas mínimas de lote ni capacidad de ocupación a partir de estas imágenes.
Preguntas frecuentes sobre planos de casas pequeñas con medidas
¿Puedo construir directamente con estas ilustraciones?
Las imágenes no contienen un proyecto verificado. Antes de decidir, pedí que se comprueben cotas, estructura, instalaciones, implantación y la documentación que corresponda en tu localidad.
¿Por qué no coincide el modelo 1 con 40 m²?
Las medidas del cuadro suman 40,477 m² de ambientes, sin muros. No caben en una superficie total de 40 m²: se deben replantear las medidas y la distribución.
¿Una diferencia positiva demuestra que el plano sirve?
No. La diferencia puede corresponder a muros o recorridos todavía sin medir. También hay que verificar que los rectángulos no se superpongan y que encajen en la forma real de la vivienda.
¿La galería se suma como una habitación interior?
En esta comparación se presenta aparte: el modelo 4 incluye una galería de referencia de 14 m². Pedí un cuadro que distinga espacios interiores, semicubiertos y descubiertos.
¿Cómo puedo preparar mis medidas para una consulta?
Anotá las dimensiones verificadas del terreno, accesos y orientación. Prepará un croquis a escala con muebles y adjuntá fotografías y la documentación disponible. La guía de Word ofrece una plantilla didáctica para empezar.
