Belavali House / Studio Mumbai: fotografías, maquetas y guía de lectura
12.08.2024 · Revisada 09.10.2026
Una foto permite estudiar un encuadre; una maqueta puede mostrar relaciones que ese encuadre oculta. Esta guía reúne las 24 fotografías y las dos imágenes de maquetas conservadas de Belavali House y propone comparaciones concretas para practicar lectura arquitectónica y visualización.
Belavali House: autoría, créditos y ubicación publicada
La publicación de ArchDaily del 11 de abril de 2012 identifica a Studio Mumbai como autor del proyecto y a Helene Binet en el crédito fotográfico. DP Renders presenta una lectura de una obra de ese estudio.
Las fotografías y las imágenes de maquetas se separan abajo por su contenido visible. Los rótulos describen lo que se puede observar; no agregan dimensiones ni atribuyen un autor individual a las maquetas. Para consultar otros créditos y condiciones de reproducción, acudí a las publicaciones de referencia.
Si buscás plantas, esta galería no las contiene. Podés comparar este caso con los dibujos y fotografías de Copper House II, otra obra de Studio Mumbai conservada en nuestra biblioteca.
Dos vistas de la maqueta para leer la cubierta

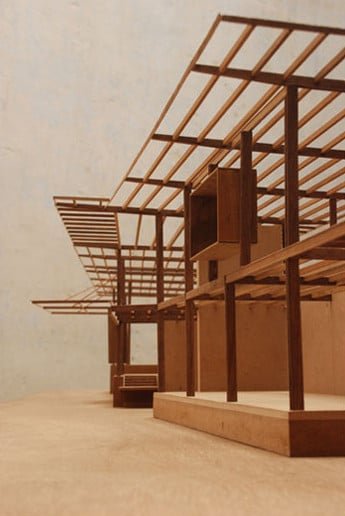

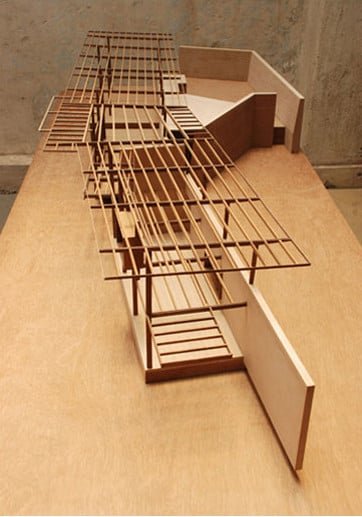

La imagen 01 muestra la maqueta desde un extremo; la 14 ofrece una vista oblicua más alta. Compará qué piezas dejan ver la continuidad de la cubierta y cuáles representan volúmenes cerrados. Anotá dónde una pieza oculta otra: una vista incompleta no demuestra que el elemento esté ausente.

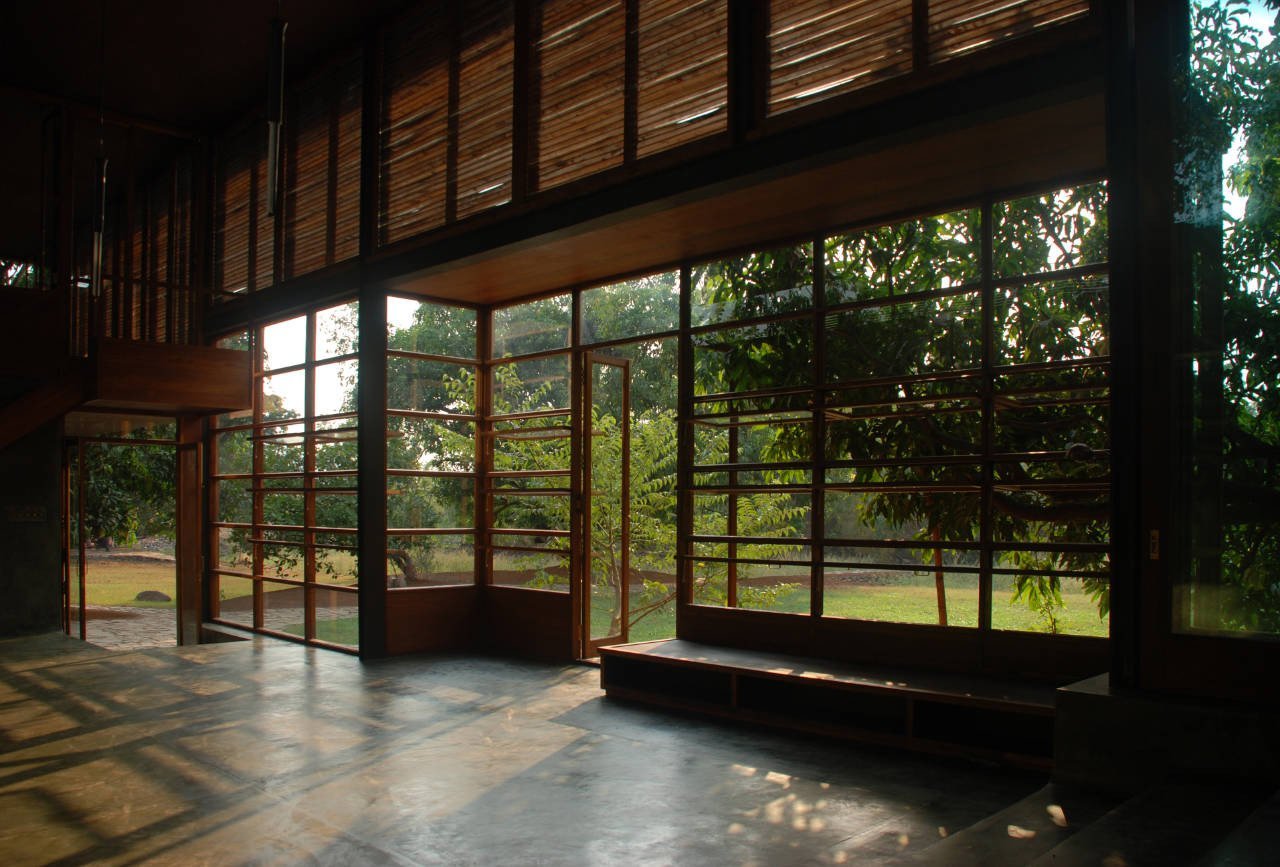

Buscá esas relaciones en la imagen 25 del interior. La maqueta expone piezas que en la fotografía pueden quedar cubiertas por un acabado o fuera del encuadre. Esa comparación permite formular una pregunta sobre la estructura; su dimensionado requiere documentación técnica.
Tres comparaciones para practicar con esta casa

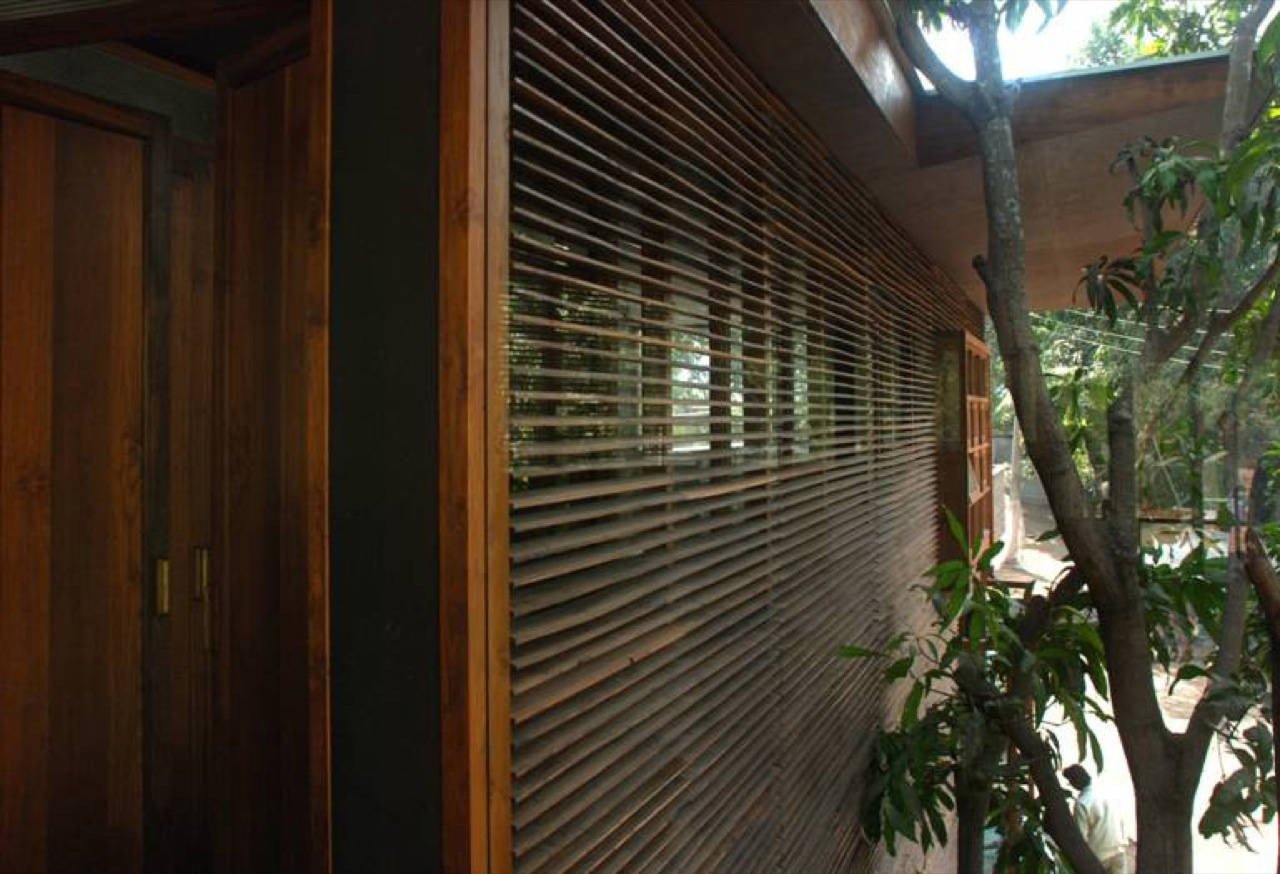

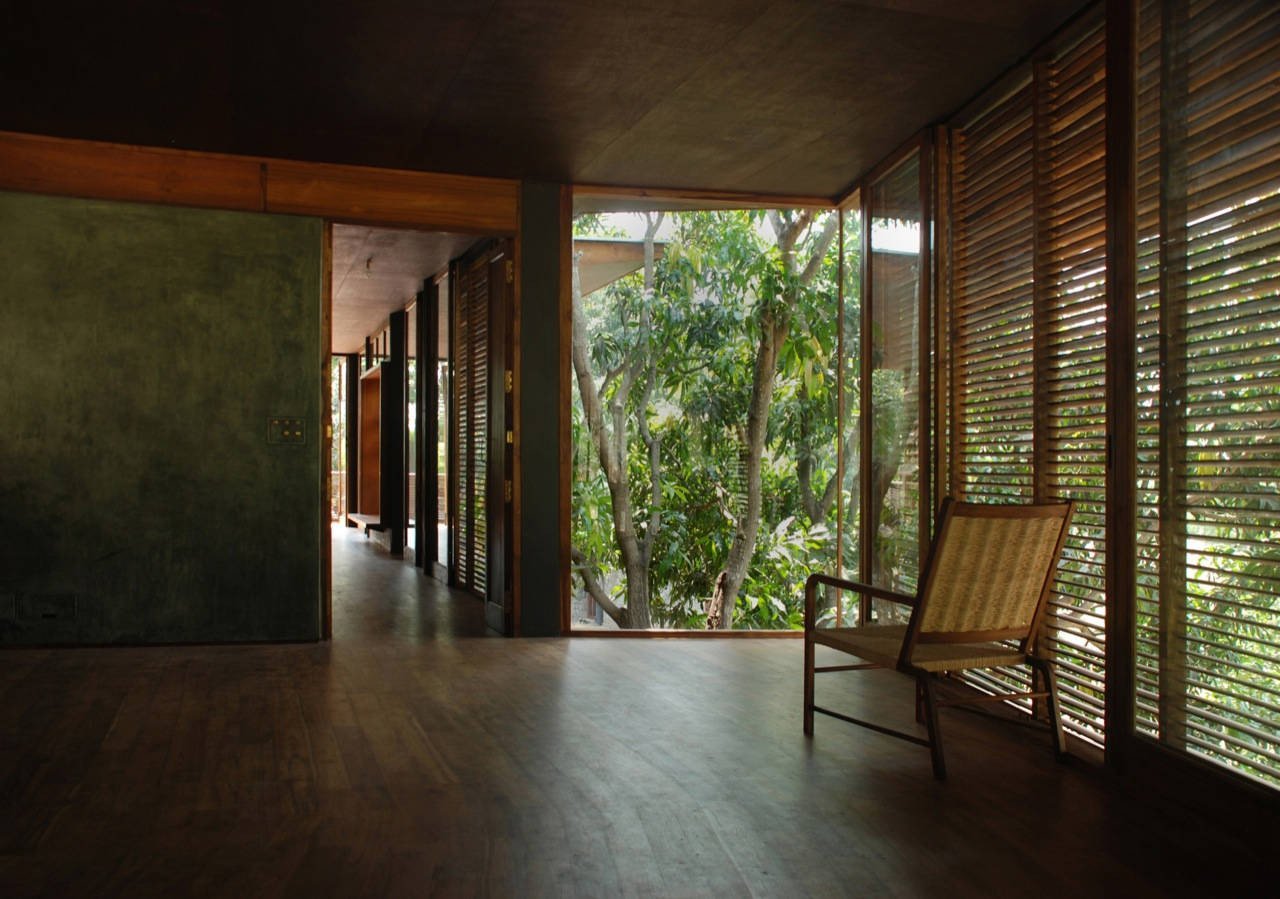

- Celosía exterior e interior: compará la imagen 09 con la 11. Identificá lamas, marco y zona de visión en cada encuadre. Registrá si podés reconocer el mismo sector o si la coincidencia queda como hipótesis. Una foto aislada no documenta el mecanismo de apertura.

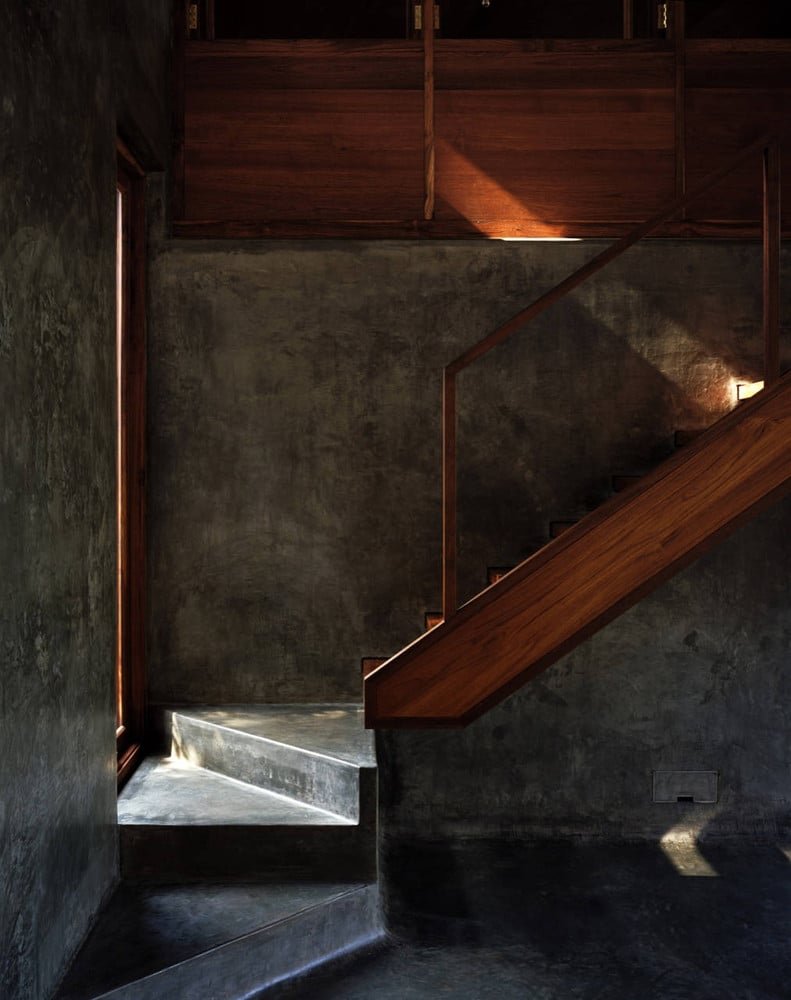

- Escalones en dos situaciones: observá la imagen 15 y la 18. Dibujá el sentido de ascenso que ves y marcá qué parte del recorrido queda oculta. No deduzcas que ambas escaleras están conectadas ni asignes alturas sin una sección o cotas.

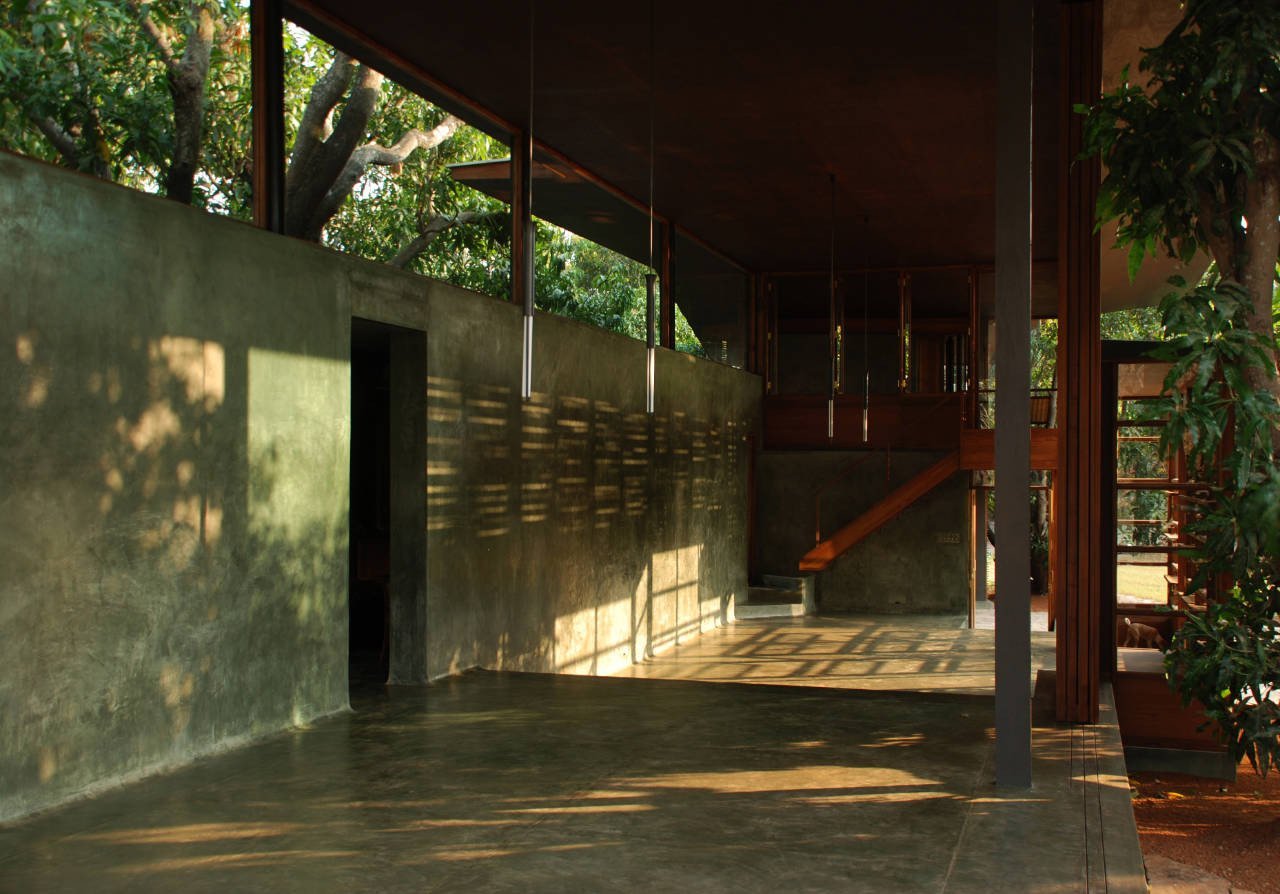

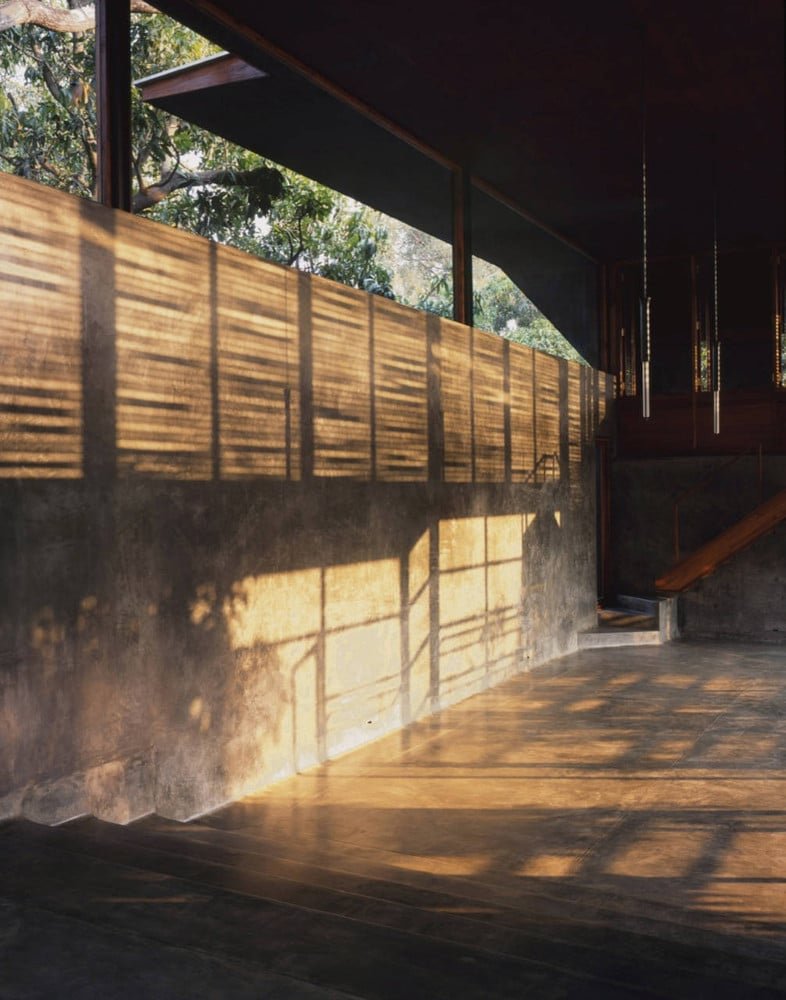

- Luz filtrada: compará las imágenes 03 y 12. Señalá una sombra sobre un muro y una superficie iluminada. El encuadre permite describir el patrón, pero no fija hora, orientación, exposición ni desempeño térmico de la vivienda.
Para cada comparación escribí tres líneas: lo que veo, lo que interpreto y lo que necesito consultar. Eso convierte una colección de imágenes en una referencia que podés discutir y comprobar.
Un ejercicio propio: representar un filtro de luz
- Definí la pregunta: ¿cómo cambia una sombra al variar la separación entre lamas?
- Prepará una base propia: modelá un muro y una pantalla sencilla. Declará sus medidas como decisiones del ejercicio; no las presentes como medidas de Belavali House.
- Guardá una primera vista: anotá cámara, luz y acabado. Podés usar una de las fotografías para explicar qué efecto visual te interesa estudiar.
- Cambiá una sola variable: ajustá la separación entre lamas y repetí la vista con la misma cámara y luz.
- Entregá la comparación: dos imágenes, una lista de dimensiones elegidas, la variable modificada y la referencia citada. Explicá qué cambió en la sombra y qué no mediste.
Descargar ficha de lectura de una casa de referencia (TXT). Completala con los números de imagen, la fuente, tus observaciones y las preguntas pendientes.
Para acompañar la comparación, armá un croquis editable en Word con tus supuestos identificados. Consultá la guía de documentación de una vivienda si necesitás pasar del ejercicio a un proyecto.
El programa del curso de SketchUp y D5 Render detalla las prácticas de modelado y visualización que ofrecemos.
24 fotografías de Belavali House

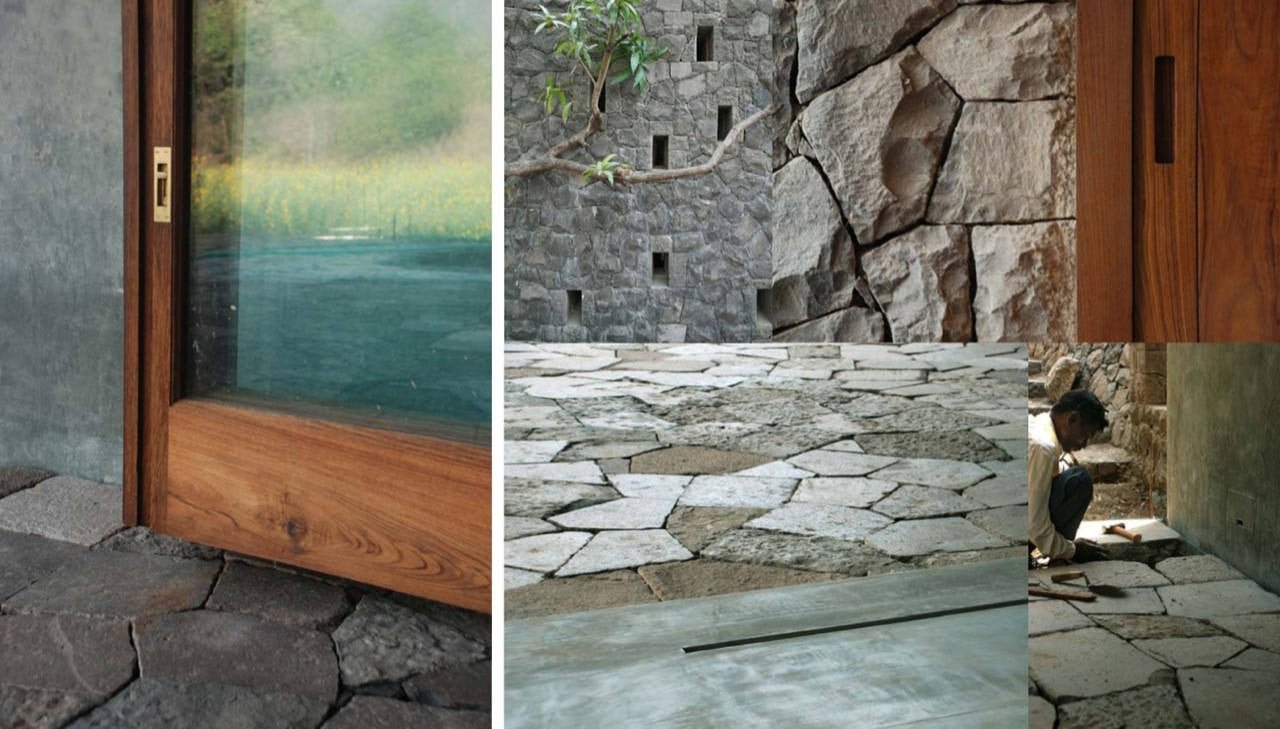

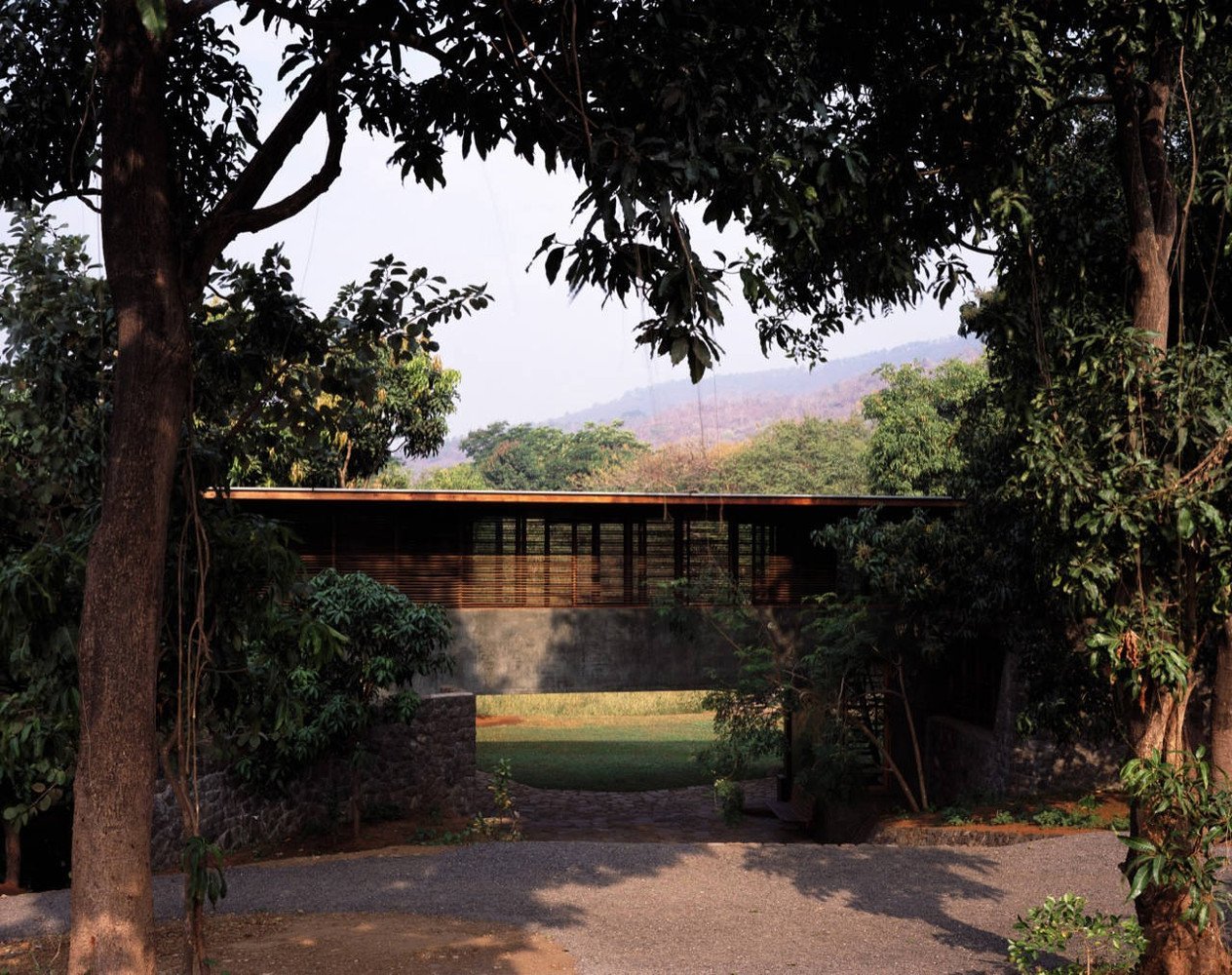

Se conserva cada fotografía de la galería anterior, incluidas las vistas similares y la composición de detalles de la imagen 05. Abrí los archivos disponibles para comparar sus encuadres. Crédito fotográfico indicado en la publicación de referencia: Helene Binet. Las dos imágenes de maquetas están en su sección propia.
Preguntas frecuentes
¿Hay planos de Belavali House en esta página?
La galería conservada contiene 24 fotografías y dos imágenes de maquetas. No contiene plantas con cotas. Las maquetas ayudan a estudiar relaciones entre elementos, pero no reemplazan la documentación de medidas, niveles e instalaciones.
¿Dónde está Belavali House?
Las referencias consultadas difieren: ArchDaily menciona Alibaug en su texto y Kalyan Dombivli en la ficha; The Architectural Review identifica Badlapur, Maharashtra, India en el título. Esta guía deja esa diferencia explícita y no confirma una dirección precisa.
¿Cómo puedo consultar una imagen más grande?
Cada imagen enlaza al archivo disponible conservado en este sitio y lo abre en otra pestaña. Ese archivo puede tener resolución limitada; para otra calidad o condiciones de reproducción, consultá la publicación de referencia y al titular del material.
¿Cómo uso estas imágenes para practicar un render?
Elegí una pregunta sobre una abertura, una cubierta o un cambio de nivel. Compará dos imágenes y anotá qué ves y qué suponés. Modelá un ejercicio propio con dimensiones declaradas, mantené la geometría entre vistas y citá la referencia.
